DIN 2637 PN100 Welding Neck Flanges Dimensions

PDF: DIN 2637 PN100 Welding Neck Flanges Dimensions

DIN 2637 PN100 Welding Neck Flanges Dimensions.

Bridas con cuello para soldar Presion nominal 100

Welding neck flanges Rated pressure 100

VorschweiBflansche Nenndruck 100

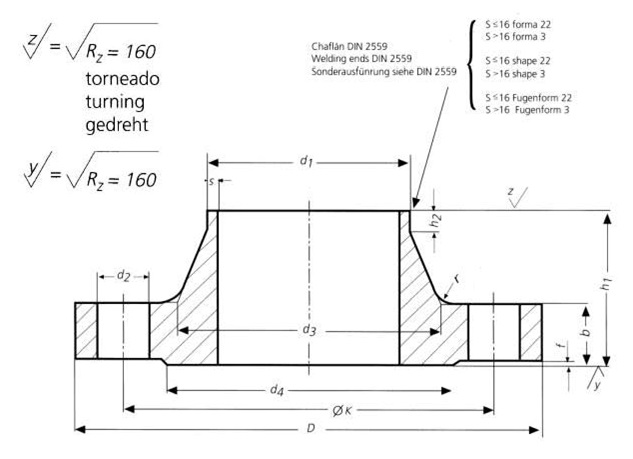

DIN-2637-PN100-Welding-Neck-Flanges-Dimensions

DIN-2637-PN100-Welding-Neck-Flanges-Dimensions

Dimensions in mm

Tubo / Pipe / Rohr -AnschluBmabe

Brida / Flange / Flansch

Cuello / Neck / Ansatz

Resalto / Raised face / Dichtleiste

Tornillos / Screws / Schrauben

Peso de una brida / Weight of a flange / Gewicht eines Flansches (7,85 Kg/dm3)

Diámetro Nominal Rated Diameter Nennweite

d1

D

b

k

h1

d3

s

r

h2

d4

f

Numero / Number / Anzahl

Rosca / Thread / Gewinde

d2

ISO Serie 1 Reihe 1

DIN Serie 2 Reihe 2

Kg

10

14

100

20

70

45

28

1,8

4

6

40

2

4

M 12

14

1,09

17,2

32

15

20

105

20

75

45

32

2

4

6

45

2

4

M 12

14

1,19

21,3

34

25

30

140

24

100

58

48

2,6

4

8

68

2

4

M 16

18

2,66

33,7

52

40

44,5

170

26

125

62

65

2,9

6

10

88

3

4

M20

22

4,09

48,3

70

50

57

195

28

145

68

86

3,2

6

10

102

3

4

M 24

26

5,98

60,3

90

65

76,1

220

30

170

76

108

3,6

6

12

122

3

8

M 24

26

7,91

80

88,9

230

32

180

78

120

4

8

12

138

3

8

M24

26

8,95

100

108

265

36

210

90

145

5

8

12

162

3

8

M27

30

13,7

114,3

150

125

133

315

40

250

105

180

6,3

8

12

188

3

8

M 30

33

22,7

139,7

150

159

355

44

290

115

210

7,1

10

12

218

3

12

M30

33

30,2

168,3

( 175 )

193,7

385

48

320

127

245

8,8

10

16

260

3

12

M30

33

38,9

200

219,1

430

52

360

130

278

10

10

16

285

3

12

M33

36

52,8

250

267

505

60

430

157

340

12,5

12

18

345

3

12

M 36

39

81,4

273

300

323,9

585

68

500

170

400

14,2

12

18

410

4

16

M39

42

122

350

355,6

655

74

560

189

460

16

12

20

465

4

16

M45

48

165

368
