GOST/ГОСТ 12820 Plane Flange/Flat Flange Dimensions PN16 1.6Mpa

PDF: GOST ГОСТ 12820 plane flange flat flange dimensions PN16 1.6Mpa

GOST/ГОСТ 12820 plane flange/flat flange dimensions PN16 1.6Mpa

GOST-12820-80-flat-flange-plane-flange-dimensions-PN16-1.6Mpa

GOST-12820-80-flat-flange-plane-flange-dimensions-PN16-1.6Mpa

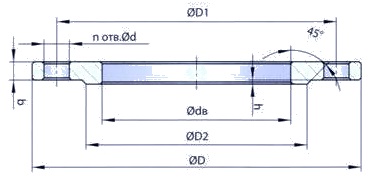

PN16 1.6Mpa           Dimensions in mm.

Dn, мм  D, мм  D1, мм  dв, мм  b, мм  d, мм  n-¢  кg
15  95  65  19  12  14  0,61
20  105  75  26  14  14  0,86
25  115  85  33  16  14  1,17
32  135  100  39  16  18  1,58
40  145  110  46  17  18  1,96
50  160  125  59  19  18  2,58
65  180  145  78  21  18  3,42
80  195  160  91  21  18  3,71
100  215  180  110  23  18  4,73
125  245  210  135  25  18  6,38
150  280  240  161  25  22  7,81
200  335  295  222  27  22  12  10,10
250  405  355  273  28  26  12  14,49
300  460  410  325  28  26  12  17,78
350  520  470  377  30  26  16  22,88
400  580  525  426  34  30  16  31,00
500  710  650  530  44  33  20  57,01
600  840  770  630  45  39  20  80,03
800  1 020  950  820  49  39  24  104,41
1000  1255  1170  1 020  58  45  28  179,37
1200  1485  1390  1220  71  52  32  297,78
