DIN 2652 PN6 Loose Flanges and Rings for Welding (Slip On Flanges and Plain Collars)

PDF: DIN 2652 PN6 Loose Flanges and Rings for Welding (Slip On Flanges and Plain Collars)

DIN 2652 PN6 Loose Flanges and Rings for Welding (Slip On Flanges and Plain Collars).

Brida loca y anillo de soldar Presion nominal 6

Loose flange and ring for welding Rated pressure 6

Lose Flansche Glatte Bunde Nenndruck 6

DIN-2652-PN6-Loose-Flanges-and-Rings-for-Welding-Slip-On-Flange-and-Plain-Collars

DIN-2652-PN6-Loose-Flanges-and-Rings-for-Welding-Slip-On-Flange-and-Plain-Collars

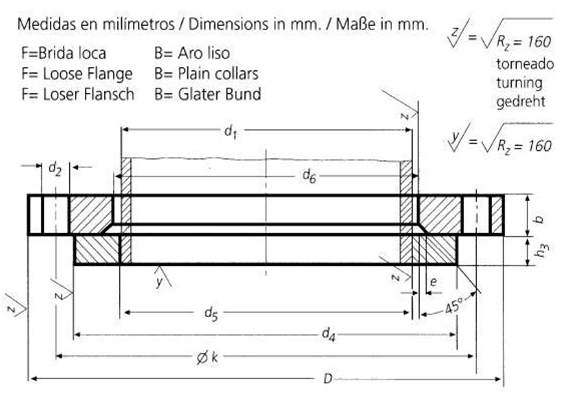

Dimensions in mm

Tubo / Pipe / Rohr – AnschluBmabe

Brida / Flange / Flansch

Tornillos / Screws / Schrauben

Aro y borde / Ring / Bund und Bördel

Peso de una brida / Weight of a flange / Gewicht eines Flansches (7,85 Kg/dm3) Kg

Diámetro Nominal Rated Diameter Nennweite

d1

D

d6

b

k

e

Numero / Number / Anzahl

Rosca / Thread / Gewinde

d2

d4

d5

h3

ISO Serie 1 Reihe 1

DIN Serie 2 Reihe 2

Brida / Flange / Flansch

Aro / Ring / Bund

10

14

75

16

10

50

5

4

M 10

11

35

14,5

8

0,298

0,051

17,2

19

17,7

15

20

80

22

10

55

5

4

M 10

11

40

21

8

0,337

0,063

21,3

24

22

20

25

90

28

10

65

5

4

M 10

11

50

26

10

0,418

0,116

26,9

30

27,6

25

30

100

33

12

75

6

4

M 10

11

60

31

10

0,62

0,166

33,7

36

34,4

32

38

120

42

12

90

6

4

M 12

14

70

39

10

0,874

0,213

42,4

46

43,1

40

44,5

130

50

12

100

6

4

M 12

14

80

45,5

10

1,01

0,273

48,3

54

49

50

57

140

62

12

110

6

4

M 12

14

90

58,1

12

1,12

0,359

60,3

65

61,1

65

76,1

160

81

12

130

6

4

M 12

14

110

77,1

12

1,35

0,468

80

88,9

190

94

14

150

6

4

M 16

18

128

90,3

14

2,24

0,73

100

108

210

113

14

170

6

4

M 16

18

148

109,6

14

2,59

0,884

114,3

119

115,9

125

133

240

138

14

200

6

8

M 16

18

178

134,8

14

3,1

1,21

139,7

145

141,6

150

159

265

164

14

225

6

8

M 16

18

202

161,1

14

3,52

1,34

168,3

173

170,5

200

219,1

320

225

16

280

8

8

M 16

18

258

221,8

16

4,98

2

250

267

375

273

20

335

8

12

M 16

18

312

270,2

18

7,67

2,89

273

279

276,2

300

323,9

440

329

24

395

8

12

M20

22

365

327,6

18

12,3

3,56

350

355,6

590

362

26

445

8

12

M20

22

415

359,7

18

15,1

4,08

368

374

372.2

400

406,4

540

413

28

495

8

16

M20

22

465

411

20

17,7

4,91

419

426

423,7

( 450 )

457

595

467

30

550

8

16

M20

22

520

462,5

20

20,4

5,7

500

508

645

517

32

600

8

20

M20

22

570

513,6

22

25,4

7,39
