DIN 2576 PN10 Flat Flange for Welding (Plate Slip On)

PDF: DIN 2576 PN10 Flat Flange for Welding (Plate Slip On)

DIN 2576 PN10 Flat Flange for Welding (Plate Slip On)

Bridas planas para soldar Presion nominal 10

Flat flange for welding Rated pressure 10

Flansche, glatt zum Löten oder ScheweiBen Nenndruck 10.

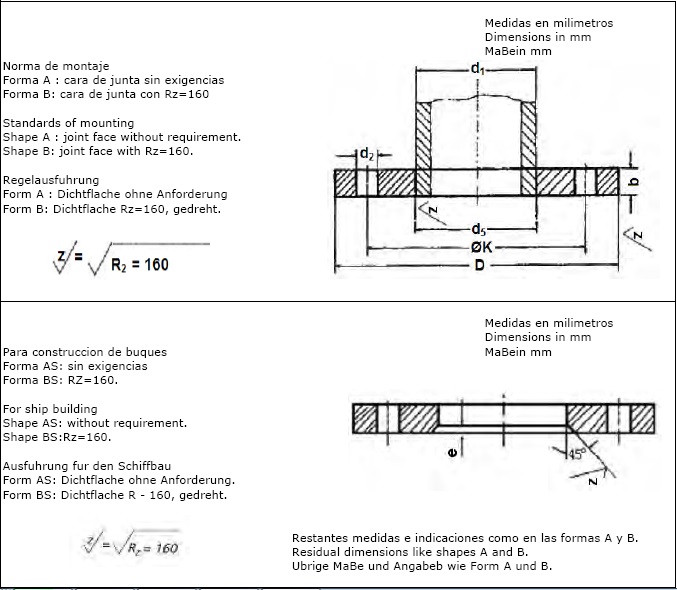

DIN-2576-PN10-Flat-Flange-for-Welding-Plate-Slip-On

DIN-2576-PN10-Flat-Flange-for-Welding-Plate-Slip-On

Tubo / Pipe / Rohr – AnschluBmabe Brida / Flange / Flansch Tornillos / Screws / Schrauben Peso de una brida / Weight of a flange / Gewicht eines Flansches (7,85 Kg/dm3)
Diámetro Nominal Rated Diameter Nennweite d1 d5 D b c k Numero/ Number/ Anzahl Rosca/ Thread/ Gewinde d2
ISO Serie 1 DIN Serie 2
Reihe 1 Reihe 2
  14 14,5               0,613
10 17,2 17,7 90 14 5 60 4 M 12 14 0,605
  20 21               0,675
15 21,3 22 95 14 5 65 4 M 12 14 0,669
  25 26               0,749
20 26,9 27,6 105 16 5 75 4 M 12 14 0,936
  30 31               1,14
25 33,7 34,4 115 16 5 85 4 M 12 14 1,11
  38 39               1,66
32 42,4 43,1 140 16 5 100 4 M 16 18 1,62
  44,5 45,5               1,89
40 48,3 49 150 16 5 110 4 M 16 18 1,86
  57 58,1               2,51
50 60,3 61,1 165 18 6 125 4 M 16 18 2,47
65 76,1 77,1 185 18 6 145 4 M 16 18 3
80 88,9 90,3 200 20 7 160 8 M 16 18 3,79
  108 109,6               4,2
100 114,3 115,9 220 20 7 180 8 M 16 18 4,03
  133 134,8               5,71
125 139,7 141,6 250 22 7 210 8 M 16 18 5,46
  159 161,1               6,72
150 168,3 170,5 285 22 7 240 8 M20 22 6,57
-175 193,7 196,1 315 24 7 270 8 M20 22 8,45
200 219,1 221,8 340 24 7 295 8 M20 22 9,31
  267 270,2               12,5
250 273 276,2 395 26 7 350 12 M20 22 11,9
300 323,9 327,6 445 26 7 400 12 M 20 22 13,8
  355,6 359,7               20,6
350 368 372,2 505 28 7 460 16 M 20 22 19
  406.4 411               27,9
400 419 423,7 565 32 7 515 16 M24 26 25,9
450 457 462,5 615 38 7 565 20 M24 26 35,6
500 508 513,6 670 38 7 620 20 M 24 26 41,1
